Automatisk tjockleksreglering för valsverk - AGC
Hur automatisk tjockleksreglering fungerar
AGC är ett slutet reglersystem. Det jämför kontinuerligt den faktiska bandtjockleken med måltjockleken och korrigerar valsspalten för att eliminera skillnaden.
Reglerloopen har fyra element:
1. Mätning – En tjockleksmätare mäter den faktiska bandtjockleken. Det kan vara en kontaktmätare (VBM, VBK, VBF), en lasermätare (VTLG) eller en röntgen-/isotopmätare, beroende på processen och materialet. Mätaren levererar en tjocklekssignal, typiskt uppdaterad var 1–10 ms, till AGC-regulatorn.
2. Jämförelse – AGC-regulatorn jämför den uppmätta tjockleken med måltjockleken, alltså börvärdet. Skillnaden är tjockleksfelet.
3. Beräkning – Regulatorn beräknar den korrigering som behövs för att eliminera felet. Denna beräkning tar hänsyn till valsverkets modul, den elastiska deformationen av valsverksstället under last, bandets hårdhet, valshastigheten och transportfördröjningen mellan mätaren och valsspalten. Olika AGC-moder använder olika korrigeringsstrategier.
4. Aktuering – Korrigeringssignalen skickas till det hydrauliska ställdonssystemet (HAGC), som justerar valsspalten. I vissa konfigurationer appliceras korrigeringen genom hastighetsändringar eller spänningsjusteringar istället för, eller utöver, spaltändringar.
Loopen körs kontinuerligt, hundratals gånger per sekund på ett modernt HAGC-system, så valsverket justerar ständigt för att hålla bandet inom mått.
AGC-moder och reglerstrategier
Ingen enskild reglerstrategi hanterar varje situation i ett valsverk. Olika faser av valsprocessen – trädning, acceleration, stationär valsning, retardation, svansutlöpning – ställer olika utmaningar. Ett välkonfigurerat AGC-system kombinerar flera moder, var och en optimerad för en specifik aspekt av processen.

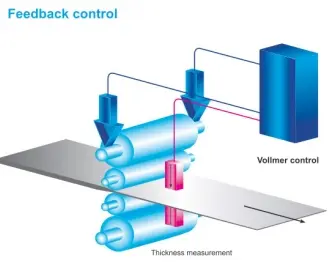

Feedback AGC (utgångsmåttreglering)
Den mest grundläggande moden. En utgångstjockleksmätare mäter bandet efter att det lämnat valsspalten. Varje avvikelse från målet återkopplas till regulatorn, som justerar valsspalten för att korrigera den.
Feedback AGC är i grunden stabilt och självkorrigerande, men har en begränsning: det finns alltid en transportfördröjning mellan valsspalten och utgångsmätaren. Vid höga valshastigheter innebär denna fördröjning att bandet har rört sig en betydande sträcka innan felet detekteras och korrigeras. Resultatet är en sektion av band utanför mått vid huvudänden och efter varje störning.

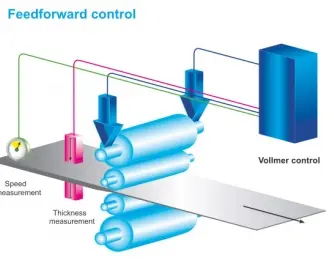

Feedforward AGC (ingångsmåttreglering)
En ingångstjockleksmätare mäter bandet innan det går in i valsspalten. Regulatorn använder denna mätning för att förutsäga vad utgångstjockleken kommer att bli och förjusterar valsspalten innan felet uppstår. Detta eliminerar transportfördröjningsproblemet hos feedback-reglering.
Feedforward AGC kräver en exakt modell av valsprocessen, alltså sambandet mellan ingångstjocklek, valsspalt, valskraft och utgångstjocklek. När modellen är korrekt minskar feedforward-reglering dramatiskt huvudändans avvikelser och förbättrar responsen på inkommande tjockleksvariationer.

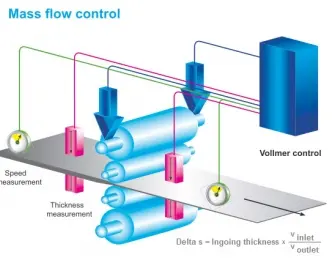

Massflödes-AGC
Massflödesreglering använder principen om massans bevarande: volymen metall som passerar in i valsspalten per tidsenhet måste vara lika med volymen som lämnar den. Genom att mäta både tjocklek och hastighet vid ingången och utgången av stället kan regulatorn detektera tjockleksfel snabbare än en mätare ensam, eftersom hastighetsändringar är detekterbara innan tjockleksmätaren registrerar den motsvarande tjockleksförändringen.
Massflödes-AGC är särskilt värdefullt på tandemverk, där det ger snabb tjockleksreglering mellan ställen utan att kräva ytterligare tjockleksmätare mellan varje ställ.
HAGC – hydraulisk automatisk tjockleksreglering
HAGC avser specifikt det hydrauliska aktueringssystem som utför AGC-korrigeringarna. Servohydrauliska cylindrar justerar valsspalten med svarstider i millisekundområdet, vilket gör det möjligt för styrsystemet att göra snabba, precisa korrigeringar.
Den viktigaste prestandaparametern för ett HAGC-system är dess frekvensrespons, alltså hur snabbt och hur exakt det kan följa korrigeringssignalen från AGC-regulatorn. Ett välkonstruerat HAGC-system följer korrigeringar vid frekvenser upp till 20–30 Hz, vilket är tillräckligt snabbt för att kompensera för valsexcentricitet, inkommande tjockleksvariationer och termiska effekter.
Valsexcentricitetskompensation
Valsar är aldrig perfekt runda. Även små avvikelser från cirkularitet, alltså excentricitet, producerar periodiska tjockleksvariationer i bandet vid en frekvens som bestäms av valshastigheten och valsdiametern. AGC-system med valsexcentricitetskompensation identifierar denna periodiska signal och genererar en motkorrigering synkroniserad med valsrotationen, vilket effektivt tar bort excentricitetseffekten.
Direkt valsspaltsreglering (DRGC)
En Vollmer-specifik förstärkning. Istället för att härleda valsspalten från HAGC-cylinderns position, som påverkas av valsverksställets elasticitet, lagerspel och husdeformation, mäter DRGC spalten direkt vid arbetsvalsarnas axeltappar på både drivsidan och operatörssidan. Detta ger AGC:n en snabb, ofiltrerad spaltsignal som påverkas minimalt av valsverksställets mekaniska eftergivlighet.
DRGC är särskilt värdefullt under transienter, exempelvis bandhuvud och svans, hastighetsändringar och laständringar, där den indirekta spaltsignalen ligger efter verkligheten. Genom att ge AGC:n en direkt mätning av vad som faktiskt händer vid valsspalten minskar DRGC huvudändans avvikelser, stabiliserar svansutlöpningen och reducerar kil.
Offertförfrågan
Om du har frågor om våra produkter eller behöver rådgivning kring mätuppgifter eller frågor om våra bandbearbetningslinjer, tveka inte att kontakta oss!
FAQ
Vad är ett automatiskt tjocklekskontrollsystem (AGC)?
Automatic Gauge Control (AGC) är en teknik som används i industriella processer för att automatiskt reglera tjockleken på material som bearbetas, exempelvis metallplåtar och band. Syftet är att säkerställa en jämn tjocklek under hela produktionen genom att minimera variationer orsakade av utrustningsslitage, temperaturförändringar, materialegenskaper och processinstabilitet.
AGC förbättrar produktkvaliteten, minskar materialspill och optimerar produktionseffektiviteten.
Vad är AGC i en valsverk?
I ett valsverk är AGC ett avgörande system för att exakt kontrollera tjockleken på valsade metallband eller plåtar.
Systemet fungerar genom att kontinuerligt mäta materialets tjocklek med sensorer, analysera data med avancerade algoritmer och justera valsverkets skruvtryck via aktuatorer för att bibehålla önskad tjocklek.
AGC förbättrar produktens enhetlighet, minskar materialspill och stabiliserar processen, vilket säkerställer att kvalitetskrav uppfylls.
Vad är HAGC?
HAGC (Hydraulic Automatic Gauge Control) är en hydraulisk variant av AGC, särskilt anpassad för valsverk där snabb och exakt tjocklekskontroll krävs.
Detta system använder servohydrauliska aktuatorer som reagerar omedelbart på förändringar i tjockleksmätningar, vilket möjliggör precisa justeringar i realtid.
HAGC är särskilt effektivt i högfartsvalsverk, där exakta skruvtrycksjusteringar på mikrometernivå är avgörande.
Vad betyder "gauge" inom kvalitetskontroll?
Inom kvalitetskontroll refererar ”gauge” till materialets tjocklek – en kritisk faktor inom branscher som metallbearbetning, plast- och papperstillverkning.
Att upprätthålla en exakt tjocklek är avgörande för att säkerställa enhetlighet, hållbarhet och överensstämmelse med industristandarder.
AGC-system spelar en central roll i kvalitetskontroll genom att kontinuerligt övervaka och justera tjockleken, vilket minimerar avvikelser och säkerställer hög precision genom hela produktionsprocessen.
