Formmätarsystem
Varför bandform är avgörande för produktkvaliteten
I bandbearbetningslinjer är formavvikelser en vanlig orsak till efterföljande defekter, såsom kantvågighet, buckling, inkonsekvent slittning och längdvariationer. Dessa problem påverkar direkt produktkvalitet, utbyte och uppfyllande av kundspecifikationer.
Branscher som fordons‑, flyg‑ och elektronikindustrin kräver exakt och spårbar formkontroll för att uppfylla strikta planhetstoleranser. Noggrann och kontinuerlig mätning av bandform är därför avgörande för processtabilitet, kvalitetssäkring och minskad kassation.
Vad är ett formmätningssystem?
Ett formmätningssystem är en specialiserad sensorlösning som kvantitativt bedömer och styr bandets planhet under bearbetning. Det ger realtidsdata om formavvikelser, uttryckta i I‑enheter, där 1 I‑enhet motsvarar en längdskillnad på 10 µm per meter bandbredd.
Det är viktigt att skilja mellan planhet och nivelleringsgrad. Nivelleringsgrad avser höjdavvikelser på en plan yta, medan planhet beskriver den interna spänningsfördelningen över bandets bredd. Denna fördelning avgör hur bandet uppför sig under dragspänning—hur det slits, böjs eller lindas—och i slutänden om det klarar slutinspektionen.
Fullspektrums formmätning från Friedrich Vollmer
Friedrich Vollmer erbjuder en omfattande portfölj av lösningar för exakt, realtidsbaserad formmätning i alla viktiga produktionsmiljöer:

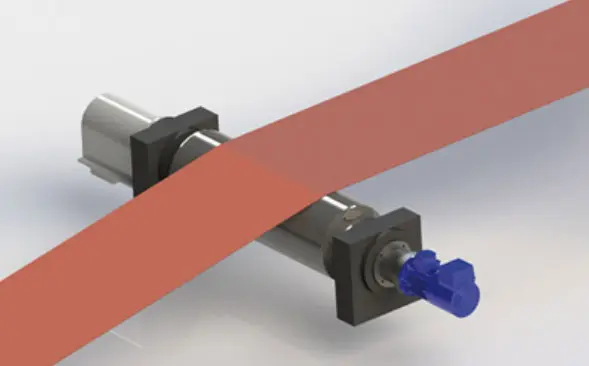

BFI-formmätrulle
Utvecklad under licens från VDEh Betriebsforschungsinstitut (BFI), har BFI-valsen en solid valskropp i stål med en homogen yta. Inuti övervakar piezoelektriska sensorer spänningsskillnader när bandet passerar över valsen.
Ersätter vanligtvis en befintlig avböjningsvals
Finns med olika ytbeläggningar (stål, volframkarbid, gummi, krom)
Kan omvalsas med standardutrustning för valslipning
Mätzonbredd från 17 mm och uppåt, helt anpassningsbar
TCP/IP-datakommunikation möjliggör sömlös integration i moderna fabriksnätverk
Segmenterade formrullar för sträck‑ och böj‑riktningsverk
I spänningsrätnings- och riktlinjer erbjuder Vollmers segmenterade formvalsar zonbaserad mätning via individuella sensorförsedda segment:
Varje segment är en belagd ring som roterar på friktionsfria lager runt en fast central axel
Töjningsgivare i axeln mäter radiell kraft per zon
Fungerar utan hjälpdrift – idealiskt för låg bandspänning eller små lindningsvinklar
Kommunikation stöds via TCP/IP, Profinet, analoga och digitala I/O
Automatisk planhetskontroll (AFC)
Att mäta bandform är bara första steget. Vollmers system stödjer även Automatic Flatness Control (AFC) och stänger återkopplingsslingan mellan sensordata och ställdon.
När systemet integreras i valsverk med justerbara ställdon—såsom:
arbetsrullböjning
mellanrullförskjutning
rulltiltning
zonkylningssystem
—anpassar Vollmers AFC‑modul dynamiskt valsparametrarna för att hålla planheten inom definierade I‑enhetsgränser.
Detta ger:
Färre bandbrott
Minskad produktion utanför specifikation
Högre linjehastigheter med trygghet
Ökad kundnöjdhet genom dokumenterad planhetsuppfyllelse
Typisk reglernoggrannhet på ±4 I‑enheter mot nominell formkurva är möjlig, vilket gör AFC till en hörnsten för producenter av stål till flyg‑, fordons‑ och elektroniksektorn.
Fyll i formuläret så kontaktar vi dig
Precision i bandformmätning är inte längre valfritt—det är avgörande för att möta kraven från dagens högpresterande industrier. Oavsett om du kör högvarviga kallvalsverk eller känsliga sträck‑ och riktningslinjer ger Vollmers formmätningssystem den data och kontroll du behöver för att optimera produktiviteten och leverera certifierad kvalitet.
Kontakta oss i dag för en skräddarsydd konsultation och upptäck hur formmätning kan lyfta din linjeprestanda.
